ZWH-3-100-A型接触回路电阻测试仪

目前，接触电阻的测量电力系统中普遍采用常规的QJ44型双臂直流电桥，而这类电桥的测试电流仅mA级，难以发现回路导体截面积减少的缺陷，在测量高压开关导电回路接触电阻时，由于受触头之间油膜和氧化层的影响，测量值偏大若干倍，无法真实的反映接触电阻值。为此，电力部标准SD301—88《交流500KV电力设备交接和预防性试验规程》和新版《电力设备预防性试验规程》作出对断路器、隔离开关接触电阻的测量电流不小于直流100A的规定，以确保试验结果准确。
ZWH-3-100-A型回路电阻测试仪采用数字电路技术和开关电路技术制作，是用于开关控制设备的接触电阻、回路电阻测量的设备，测试电流采用国家标准GB763推荐的100A直流，可在100A电流的情况下直接测得回路电阻或者接触电阻，并直接显示，还可保存到仪器上，组数为255组，保存的数据可通过RS232接口上传至电脑。该仪器测量准确、性能稳定，适合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

一、 技术性能
1、 测量范围：0—1999.9μΩ 分辩率：0.01μΩ
2、 测量电流：直流100A
3、 测量精度：0.5级
4、 显示方式：大液晶中文显示
5、 可储存255组数据
6、 工作方式：连续，可自定义测试时间，99秒
7、 电源：AC220V
8、 体积：（长×宽×高mm）340×280×210
9、 环境温度：-10℃~+40℃ 相对湿度<80%
10、 重量：4公斤

二、 工作原理
提供不小于100A的直流电源,经过科学的计算,使测量的被试品电阻值不受电流波动影响。

三、 外形结构

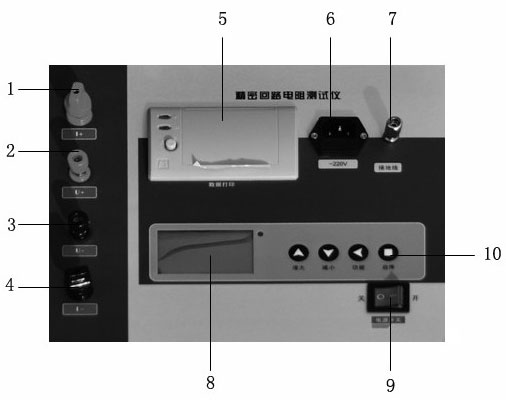

                                                 (a) 面板示意图

1、4．电流端子 2、3.电压端子 5.打印机 6.电源 7.接地端 8.液晶显示屏 9. 开关 10.功能键

操作程序
a) 键盘介绍
增大键：修改选择的数据
减小键：修改选择的数据
功能键：用来移动光标，选择选项。
确定键：用来执行选择的选项，用来启动或停止仪器。

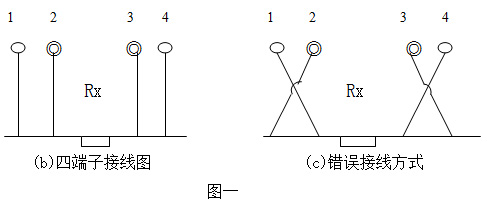

b) 按图一所示四端子接线法接线。
c) 检查确认无误后，接通电源。开机LOGO后屏幕显示主菜单如图二：

      初始设置画面（图一）
初始 测量图标 处于选中状态，上面显示100A表示测量电流。
1、按功能键在可以使 测量图标时钟图标 存储图标 设置图标 循环处于选中 状态
2、当 测量图标 选中时候按确定键，启动测量，显示测量画面（图二）

        显示测量画面（图二）
大字体50.02uΩ      表示测量的电阻值
I = 100.1A       表示测量的电流
U = 5.0mV      表示测量的电压
2010年10月1日 12:54:57 表示当前日期时间。

3、测量过程按确定键，测量结束

                                      图三
按功能键在可以使 退出 [ 002 ] 存储 循环处于选中状态。
当 [ 002 ] 处于选中状态时候，可以按增大键 减小键 修改存储序号
当 退出 处于选中状态时候，可以按 确认键 返回。可以按 减小键 打印数据
当 存储 处于选中状态时候，可以按 确认键 存储。可以按 减小键 打印数据

4. 当 时钟图标 选中时候按确定键，修改时间日期（图四）

                                     图四
当 修改 处于选中状态时候，可以按 确认键 修改日期时间，修改完毕按 确认键。
当 退出 处于选中状态时候，可以按 确认键 返回。

5. 当 察看图标 选中时候按确定键，察看存储的数据（图五）

                                     图五
可以按 增大键 减小键 ，选择需要查看的数据。可以按 功能键 翻页 ，每页显示8条数据
任何时候，可以按 确认键 返回

6. 当 设置图标 选中时候按确定键，修改仪器的设置选项（图六）


时间 60：代表启动测试后，连续运行60秒钟，自动关闭测试
声音 开：代表测试过程中小喇叭报警声音响
序号 ：仪器的出厂编号
按 功能键 选择这些参数，按 增大键 减小键 修改这些参数
当 退出 处于选中状态时候，可以按 确认键 返回

六、装箱清单
1、主机1台 2、测试线1套 3、电源线1根
4、说明书1份 5、合格证1张

附件：
断路器导电回路电阻标准参考值
（电气设备预防性试验规程）
